이번에 할 작업은 지금까지 만들어 놓았던 여러가지 컴포넌트라든지 pmq 파일을 이용해서 실제 XP Embedded Image를 제작을 할 것이다.

Target Designer이라는 녀석을 이용한다.
Windows XP Embedded Target Designer 는 간단히 말해 XP Embedded 의 Run-Time Image를 만들기 위해서 해당 타겟 PC의 디바이스 등에 대해 환경설정 및 수정을 하는 유틸리티라고 보면 맞을 것이다. 타겟 PC에 맞게 컴포넌트 및 리소스를 추가하고 그에 대한 설정등을 사용자가 작업할 수 있는 환경을 제공한다.

일단 Target Designer를 실행시킨다.
시작 -> 프로그램 -> Microsoft Windows Embedded Studio -> Target Designer
대충 이렇게 생겨먹은 녀석이다. 그냥 있으면 썰렁하니 뭐라도 해보자. ㅋ

메뉴의 File -> New 를 클릭하고 적당한 Configuration Name을 입력한뒤 OK 버튼을 클릭하여 새로운 Configuration 파일을 생성한다.
Configuration Name에 Aesop_XPE라고 입력했다. 하지만.. 본인은 전혀 Aesop와는 관계가 없음...-_-

새로운 Configuration을 실행하게 되면 다음과 같은 모습을 띄게 된다.
좀 뭔가가 채워지니 있어보이기는 해서 좋다. ㅋ
4개의 패널로 이루어져 있다.
좌상의 창은 Component Browser(XPe Database 에 있는 컴포넌트들), 중상의 창은 Configuration Editor(실제 타겟 PC에 올릴 컴포넌트들), 우상의 창은 Detail Pane(중상의 창에서 선택한 컴포넌트에 대한 상세 설명), 하단의 창은 그냥 이런 저런 출력에 사용되는 창이다.

일단, 타겟 PC의 .pmq파일을 Import하자.
메뉴의 File -> Import 를 선택하고, Import 할 .pmq 파일을 선택한다.
아래와 같이 Import File 창이 열리게 되는데, log를 파일로 남기고 싶다면 Log file에 경로를 지정해주고난 뒤 Start 버튼을 클릭해 Import를 진행한다.

정상적으로 Import를 완료한 모습이다.

이전과는 달리 Configuration Editor에 여러 컴포넌트들이 포함된 모습을 볼 수 있다.

다음으론 종속성 검사를 해야한다.
이전에 작성했던 타겟보드의 .pmq에 대해서 Database가 제공하는 컴포넌트들이 있는지 확인하고 또 실제 올라가는 컴포넌트들과 연관성이 있는 것들은 어떤 것들이 있는지.. 뭐 그런것들을 검사하는 것이다.
메뉴에서 Configuration -> Check Dependencies를 클릭한다.
뜻하지 않은 Error로 인해 정상적으로 종속성 검사가 끝나지 않는다... -_-
원래가 그런거다.. 세상에 쉬운게 어딨어.. ㅋ

이 문제들을 해결해야한다. Target Designer 하단의 output 창을 보면 무엇 무엇이 잘못되었는지 나온다.
그녀석을 해결해 주어야 한다.

위에서 부터 순서대로 하나씩 진행해나가자...!!
각 항목을 더블클릭하게 되면, 해당하는 컴포넌트를 어떤 것을 추가할 것인지에 대한 윈도우가 나타난다. 대충 자신에 맞게 선택해 컴포넌트를 추가해 주면 될 것이다.
본인의 설정과는 다를 수 있으므로.. 알아서들 잘 해야 한다.

첫 번째 설정 부분이다.

두 번째 설정...

세 번째 설정...

네 번째 설정...

다섯 번째 설정...

여섯 번째 설정.. -_- 많다..

설정을 하게 되면 하단 output 창은 아래와 같이 변한다. 설정을 진행 했다는 표시인 듯 하다.

다시 종속성 검사를 한다.
제대로 Configuration이 되었는지 확인해야 하니깐.. ㅋ
아나... 이거..-_- 에러가 하나 더 생겼음... ㅜㅜ
다시 output 창으로 이동!! 더블클릭해서 configuration을 해준다.

다시 종속성 검사... ㅜ
드디어 에러 없이 종속성 검사는 완료가 되었다... ㅋㅋ

이제 남은 일은 타겟보드에 대한 몇가지 세팅과 Image를 만들기 위한 Build 절차이다.

이건 다음에.. ㅋ

이번엔.. 저번에 만들어 놓은 컴포넌트를 XPe Database에 등록하는 절차를 함 해보려 한다.
컴포넌트를 Database에 등록을 하기 위해서는 Component Database Manager 가 필요하다. 물론 XPe를 설치할 때 같이 설치되는 녀석이다.

XP Embedded Studio 의 Component Database Manager는 다른 XP Embedded Studio의 프로그램과 같이 실행되면 안된다. 먼저 실행되고 있는 XP Embedded Studio의 프로그램들(기존에 작업하던 Component Designer이나 Target Designer같은 프로그램)이 있다면 모두 종료하도록 한다.

시작 -> 프로그램 -> Microsoft Windows Embedded Studio -> Component Database Manager를 실행한다.
그리고 Import... 버튼을 클릭한다.

Import SLD라는 창이 뜰것이다. SLD file이라는 항목의 우측의 빨강네모 쳐있는 버튼을 클릭하여 이전에 .pmq파일로 작성했던 컴포넌트 devices.sld 파일을 선택한다.

아래와 같이 .sld 파일이 선택되었으면 Import 버튼을 클릭하여 Import 한다.

정상적으로 Import가 완료되면 Close 버튼을 클릭하여 Import SLD를 종료한다.

다음은 사용자가 직접 제작한 .sld 파일을 Import 한다.
방법은 위의 devices.sld를 Import 했던 방법과 동일하다.


다른 디바이스들에 대한 컴포넌트를 Database에 등록하는 절차를 마쳤으면, Component Database Manager의 Close 버튼을 클릭하여 종료한다.

이번에 할 작업은.. mydrivers를 이용해 추출된 디바이스 드라이버를 Database에 컴포넌트로 작성하는 작업이다.
일단 앞선 작업에서 추출한 디바이스 드라이버를 호스트 PC로 복사를 한다.

다른 디바이스 드라이버를 컴포넌트로 작성하는데는 상관이 없는데.. sound 쪽은 필요한 파일이 있다고 한다.
Windows Embedded Data폴더내에 있는 ks.inf, wdmaudio.inf 파일을 찾아 타겟보드 sound 디바이스 드라이버가 위치한 곳에 복사를 한다.

컴포넌트 작성할 준비가 끝났으면 Component Designer 를 실행한다.
시작 -> 프로그램 -> Micro Windows Embedded Studio -> Component Designer

File -> Import 를 클릭하여 Import 창이 활성화 되면, 생성할 디바이스 드라이버의 폴더로 이동한다. 그리고 파일형식(T)를 Setup information files (*.inf)로 변경한다.

생성하고자 하는 *.inf 파일을 선택하고 열기 버튼을 클릭한다.
INF Processing Options 창이 뜨는데... 디폴트로 Automatic를 선택하고 OK 버튼을 클릭하여 다음으로 넘어간다.

log 파일을 확인하려거든.. Log File을 대충 채워서 넣고, Start 버튼 클릭!!!

정상적으로 Import가 완료되면, Close 버튼을 클릭해 마치자.
다음과 같이 Import가 완료된 Component Designer를 볼 수 있다.

Repositories 항목에서 마우스 오른쪽버튼을 클릭하고 Add Repository를 선택하여 Repository 를 추가한다.

Source Path의 Browse.. 버튼을 클릭해 드라이버가 위치한 곳을 선택한다.

이렇게... ㅋ

Components 하위의 방금 Import 한 드라이버 컴포넌트를 선택하고 오른쪽 화면에서 Repository 항목의 Repositories버튼을 클릭한다.

Select Repository 창에서 현재 생성한 Repository(New Repository 1 [Version 1.0.R1] 을 선택하고 OK 버튼을 클릭한다.

Component Designer에 Repository가 설정된 상태이다.

File -> Save 를 선택해 파일로 저장한다. 확장자는 .sld이다.

다른 추출한 디바이스 드라이버도 이러한 형식으로 컴포넌트를 작성하면 된다.
으.. 길다... -_-

아... 회사에 일이 갑자기 많아져 하던 일도 마무리 못하고 열라 미뤄졌군...  뭐 여튼.. 하던 일은 계속 해야 하므로.. XPE 설치를 계속한다... -_-

음.. 저번엔.. TAP.exe를 이용해 타겟 분석(Target Analyzer)까지 했었군.. 아.. 기억이 가물가물.. ㅋ
TAP.exe를 통해 생성된 'devices.pmq'라는 녀석을 이용해서 계속해서 작업을 하겠다.

일단 'devices.pmq'를 호스트 PC로 복사를 한다. 타겟 PC의 디바이스라든지 뭐 그런 것들이 XPE Database에 컴포넌트가 존재하는지를 일단 확인 해야 하므로.. 타겟 PC를 정상적으로 구동하기 위해서 없으면 만들어 주거나 해서 추가를 해야 할 것이다.

먼저 Component Designer 를 실행한다.
시작 -> 프로그램 -> Microsoft Windows Embedded Studio -> Component Designer

devices.pmq를 불러온다.
File -> Import..

devices.pmq가 있는 위치로 이동하여 열기 버튼을 클릭하여 Import하면 아래와 같은 창이 뜰것이다.

Log file 란에 대충 로그파일의 이름을 정해주고 Start 버튼을 클릭한다.
본인의 경우 귀찮아서 File란의 내용을 복사해 붙인 후 .log만 붙여준다. ㅋㅋ

진행이 완료되면 다음과 같은 내용을 볼 수 있다.

Import가 정상적으로 이루어졌고, 총 80개의 디바이스 중 database에서 검색된 컴포넌트는 74개 이다.
추가적으로 6개의 컴포넌트를 만들어 database에 추가해 주어야 한다는 말이다. -_-

검색되지 않은 장치는 다음과 같이 확인 할 수 있다.

닫기 버튼을 클릭하면 Import가 완료된 Component Designer의 모습을 볼 수 있다.

일단... Database에 없는 컴포넌트를 작성하기 위해서 타겟보드로 시선을 돌리자!!
타겟보드에 mydrivers 라는 프로그램을 설치하자. 이것은 드라이버 추출 유틸리티로 타겟보드에 설치된 디바이스 드라이버를 추출하여 가져올 수 있도록 하는 녀석이다.

mydrivers를 실행시키면 다음과 같은 화면이 뜬다.
Collect All 버튼을 클릭하여 현재 타겟보드에 설치된 디바이스 드라이버 목록을 가져온다.

이 디바이스 드라이버 목록 중 Component Designer 에서 검색되지 않은 녀석을을 추출한다. 추출방법은 해당 디바이스 드라이버 항목에서 오른쪽 마우스를 클릭하고 Backup to specified folder를 클릭한다.

다음과 같이 해당 디바이스 드라이버가 추출된 것을 확인 할 수 있다.

이렇게 Database에 존재하지 않는 모든 디바이스 드라이버들을 추출한다.
아.. 머리도 아프고 손가락도 아프고 하기에.. 다음 이시간에.. 계속... ^^;

초보 XPE 프로그래머.. 스스로 학습에 도전하다.. 뭐 이정도로 시작하고..
회사에 돌아댕기는 Aesop LX800보드를 하나 건저와서 XPE를 포팅하려 한다. 웹상의 문서와 몇몇의 자료를 토대로 해서...

일단.. 여러 시행차고와 배움이 있을 듯 한데..

일단 타겟보드(LX800 보드)에 Windows XP professional을 설치한다.

XPE는 XP Pro 의 기능을 컴포넌트화 해 놓은 것이고, XP Pro 환경에서의 이 컴포넌트들(디바이스 드라이버, 커널, 서비스... 등 )을 그대로 XPE에서 사용할 것이다.

그래서 XPE를 설치하고자 하는 타겟보드에 XP Pro를 설치하고, 해당 타겟보드의 디바이스 드라이버 등을 모두 설치한다. 그리고 나서 이에 대한 타겟 디바이스의 정보를 가져와 XPE의 이미지를 생성하는 것이다.

아.. 앞으로 이루어질 'Aesop LX800에 XPE 설치 과정'은 다음과 같다.

일단 위에서 설명한 것 중 1~2번 항목만 먼저... ㅋ

타겟보드에 Windows XP Pro의 설치가 완료되면.. 타겟보드의 디바이스 드라이버들을 모두 설치한다.
이렇게 되어 있는 녀석을...
이렇게 되게... ㅋㅋ

그 뒤 타겟보드에 대한 분석(Target Analyzer)을 한다.
타겟 분석 툴은 'TAP.exe' 라는 녀석으로 "C:\Program Files\Windows Embedded\utilities" 라는 폴더에 있다.
이 파일(TAP.exe)를 타겟보드에 복사한 후 실행을 함으로 타겟보드의 하드웨어 정보를 분석할 수 있다.
'TAP.exe'를 실행하면 결과물로 'devices.pmq'라는 파일을 TAP.exe가 위치한 폴더내에서 확인 할 수 있다.

앞으로 이 'devices.pmq'라는 녀석을 이용할 것이다...

이전에 개발 PC에 XPe를 설치하는 방법에 대해서 알아보았다. 설치를 마친 뒤 다른 작업들 때문에 정작 실행은 한번도 하지 않았었다. 우왕~ 바쁘기도 하시지... -_-

짬을 내어 XPe Target Designer를 실행시켜 보았는데 정상적인 동작을 하지 않았다....
특별한 에러 없이 설치가 완료되어 정상적으로 설치가 되었다고 생각했었는데.. 그게 아닌 모양이다.

Target Designer를 실행하면 'Target Designer connot connect to the component database at XXX'라는 에러 메시지가 보인다.. ㅜㅜ
XPe의 Database 설치 시 호환성이 없다는 메시지가 뜨길래 무시하고 진행하긴 했는데.. 이 부분이 문제였나부다.

일단 구글 검색을 통해 해결 책을 찾은 듯 하여 포스팅.. ^^

XP 버전의 개발 PC에서는 XPe가 사용하는 MSDE(MS Database Engine)라는 database engine을 사용한다. 하지만, vista로 넘어오면서 이녀석(MSDE)은 더이상 사용하지 않는다고 한다. 그래서 vista에서 database를 사용할 수 있도록 'SQL Server 2005 Express Edition'을 설치해 주어야 한다.

SQL Server 2005를 사용해본적이 없어서... 세팅 중에 몇가지 문제가 있긴 했지만.. ㅋ
참고로.. 'SQL Server 2005 Surface Area Configuration'에서 '새 관리자'를 추가해 주어야 Database connection을 정상적으로 할 수 있는 듯 하다. 이부분을 진행하지 않으니.. 이전과 동일하게 에러 메시지를 보았던 기억이.. ㅋ

이에 관련된 문서를 일단 올린다.
이 문서 파일은 vista에 XPe를 설치할 때 보일 수 있는 몇가지 해결책(?)같은것을 설명해 놓은 문서이다.

'Windows XP Embedded' 설치의 마지막으로 'XPE FP(Feature Pack)2007'을 업데이트하고, '한글 언어팩'을 설치하려한다.
음.. XPE FP2007은 MS와 'OEM CLA 계약'을 체결한 업체에 한해서 제한적으로 이용이 가능하다고 한다. 이거참...^^;

Feature Pack에 포함된 내용은 다음과 같다.

• USB 부트 기능 추가
• File Base Write Filter (FBWF)
• 기존 컴포넌트 업데이트 및 추가
• 개발 툴 업데이트
• 컴포넌트 Footprint 축소
• 커맨드 툴 제공

참고로 FP2007은 XPE SP2가 설치된 이후에 설치가 가능하다.

이런 저런 잡다한 얘기가 좀 많았는데.. 일단 Windows XP Embedded 4번 CD를 CD-ROM에 넣는다. 그리고 아래 이미지와 같이 Tools Update를 선택한다.

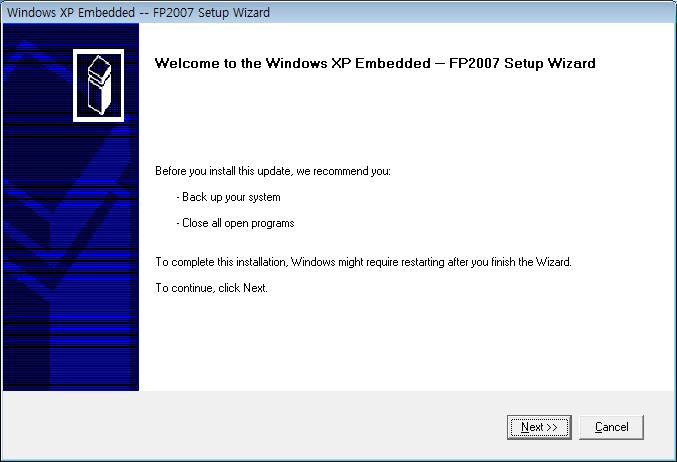

Next 버튼을 클릭하여 다음으로 넘어간다.

Windows XPe SP2 FP2007 Tools를 설치한다.

Windows XPe SP2 FP2007 설치를 완료하면 Finish 버튼을 클릭하여 종료한다.

다음은 Database Update를 선택한다.

아래 이미지와 같이 진행이 된다.

아래와 같은 창이 뜨게되면, SP2를 설치할 때처럼 제어판 -> 관리도구 -> 서비스 -> MSSQLSERVER가 실행되어 있는지 확인한다. 실행되어 있지 않다면, 실행을 시킨 후 OK 버튼을 클릭하여 다음으로 넘어간다.

Next 버튼을 클릭하여 계속 진행한다.

accept 를 선택한 후 Install 버튼을 클릭한다.

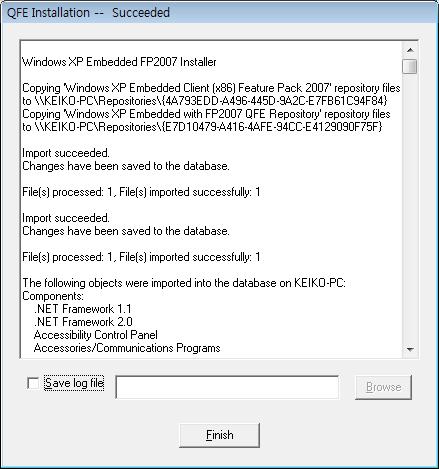

정상적으로 Install을 마친 화면이다.

여기까지 진행함으로써 Windows XP Embedded FP2007 업데이트를 완료했다.

이제 한글팩을 설치한다.
Windows XP Embedded 6번 CD를 CD-ROM에 넣는다. 그리고 Korean을 선택한다.

다음과 같이 진행된다.

Next 버튼을 클릭하여 다음으로 넘어간다.

accept 를 선택하고 Install 버튼을 클릭하여 한글팩을 Install 한다.

설치가 완료되었다. Finish 버튼을 클릭한다.

아... 이제 다 끝났다. ㅡㅡ;
기억력이 나빠서 이렇게라도 정리를 해두지 않으면.. 나중에 다시 설치를 못할 까봐서.. ㅋㅋ
여튼.. 미션 컴플리트!!! ㅋ

'Windows Embedded Studio' 패키지는 SP1(Service Pack 1)과 함께 구성된 패키지, 또 SP2(Service Pack 2) 업데이트 패키지로 제공된다.

Service Pack 1 패키지를 먼저 설치하고, Service Pack 2 를 업데이트 하는 순서로 설치를 진행한다.
먼저 번에 이어 이번 시간엔 SP2를 설치할 것이다. 설치할 내용은 'Tools Update', 'Database Engine Update', 'Database Update', 'MUI Update', 'QFE' 설치등 이다.

먼저 Windows XP Embedded CD 3번을 CD-ROM에 넣는다.
아래 이미지와 같은 설치 창이 뜰것이다. Database Engine Update를 선택한다.

Microsoft SQL Server Desktop Engine에 관련된 Update를 진행한다.

다음은 Tools Update를 선택하여 진행한다.

다음과 같이 Windows XP Embedded Tools SP2 Update Setup Wizard가 진행된다.

Next 버튼을 클릭하여 Update를 진행한다.

Update가 완료되면, Finish 버튼을 클릭하여 Tools Update 설치를 완료한다.

다음은 Database Update를 진행한다. 이 부분은 약간 까다로운 부분이 있다.
먼저 SP2설치 메인창에서 Database Update를 선택한다.

아래와 같은 Extracting Files 진행창이 뜬다.

Extracting Files 작업이 끝나고 나면 Database Backup 창이 나타나게 되는데, 이 작업을 하기 전에 해야하는 작업이 있다.

시작 -> 제어판 -> 관리도구 -> 서비스 를 실행시킨 후 서비스 항목 중 MSSQLSERVER를 찾는다. 이 서비스가 실행되지 않은 상태로 되어있을 것이다. 이 항목 위에서 오른쪽 마우스 버튼을 클릭하여 시작(S)을 선택한다.

아래 그림과 같이 MSSQLSERVER의 상태가 '시작됨'으로 되었는지를 확인한다.

위의 절차를 확인하였다면, 조금 전의 Database Backup 창의 OK 버튼을 클릭하여 계속 진행한다.
다음과 같은 Setup Wizard 창이 나타난다. Next 버튼을 클릭하여 다음으로 넘어간다.

아래와 같은 Install 창이 뜬다. accept를 선택한 후 Install 버튼을 클릭하여 Install을 진행한다.


Database Update가 완료된 모습이다. Finish 버튼을 클릭한다.

이상으로 Windows XP Embedded SP2 업데이트를 완료하였다.
이제 남은것은... 스크롤의 압박이 너무 큰 관계로... 다음번에..  ^^;

'Windows XP Embedded' 를 개발하기 위해 'Windows Embedded Studio'를 설치하려 한다.

Windows Embedded Studio 는 총 10장의 CD로 구성 되어있다.
개발 시스템의 사양은 뭐.. 좋으면 좋을 수록 좋겠지만.. ^^; X86 CPU 500MHz이상, 256MB 이상의 RAM을 권장사양으로 하고 있다. OS는 Windows 2000 혹은 Windows XP를 사용할 수 있고, 최신 버전의 서비스 팩을 설치하고, 최신의 업데이트를 하고 작업하기를 권장한다.
Windows 2000의 경우 별도의 지원 소프트웨어가 필요할 수도 있다고 하니.. 그냥 무난하게 Windows XP에서 작업을 하는게 나을 듯 하다.

요새 Windows 2000을 사용하는 사람이 있긴 하나 모르겄네... ^^;

설치는 크게 SP1, SP2, FP 설치 순으로 진행한다. 이번에 설치할 부분은 SP1으로, Tools Setup, Database Engine Setup, Database Setup등을 진행할 것이다.

일단 설치를 위해서 CD-ROM에 1번 CD를 넣는다.
아래 이미지와 같은 설치창이 뜬다. 개발 PC가 Windows XP의 경우 Windows Installer 과정을 생략하고 'Tool Setup'을 실행시킨다.

Windows XP Embedded Tools SP1 -Setup Wizard가 아래와 같이 실행된다. Next를 클릭하여 다음으로 넘어간다.

License Agreement에서 accept를 체크하고, Next 버튼을 클릭하여 다음으로 넘어간다.

User Name, Organization, Product Key를 입력하고 Next를 클릭하여 다음으로 넘어간다.

Setup Type는 Typical을 선택하고 Next 버튼을 클릭하여 다음으로 넘어간다.

Windows Embedded Server를 실행시킬 컴퓨터를 지정한다. 기본으로 체크된 것을 그대로 두고 Next 버튼을 클릭하여 다음으로 넘어간다.

Install 버튼을 클릭하여 Windows XP Embedded Tools SP1을 설치한다.

아래와 같이 Tool Setup이 완료되면, Finish 버튼을 클릭한다.


다음은 'Database Engine Setup'를 세팅하는 과정이다.
아래 이미지와 같은 설치창이 뜬다. Database Engine Setup을 선택한다.

Microsoft SQL Server Desktop Engine을 설치한다.

다음은 'Database Setup'을 선택한다.

아래의 메시지 박스의 내용대로 2번 CD로 교체 후 OK 버튼을 클릭한다.

아래 이미지와 같이 Windows XP Embedded Database SP1 Setup을 진행한다. Next 버튼을 클릭하여 다음으로 넘어간다.

Lecense Agreement 창에서 accept를 선택하고 Next 버튼을 클릭 후 다음으로 넘어간다.

User Name, Organization, Product Key를 입력하고 Next를 클릭하여 다음으로 넘어간다.

Setup Type에서 Typical을 선택하고, Next 버튼을 클릭하여 다음으로 넘어간다.

Install 버튼을 클릭하여 Windows XP Embedded Database SP1을 설치한다.

설치 도중 아래와 같은 메시지 창이 보이게 된다. Yes를 클릭하고 넘어간다.

설치가 완료되고, Finish버튼을 클릭하여, Windows XP Embedded SP1을 완료한다.

일단 여기까지가 SP1을 설치하는 부분이다.
다음번엔.. SP2를 설치하는 부분을 진행하겠다.
